N°1
Choisissez le contacteur correspondant aux cahiers des charges suivants.
Moteur asynchrone triphasé (coupure moteur lancé)
Puissance utile de 15 KW
Cos φ = 0,8 sous 400V, 50Hz,
Tension de commande sous 24V 50Hz
Explication :
Catégorie d'emploi : coupure moteur lancé -> AC3

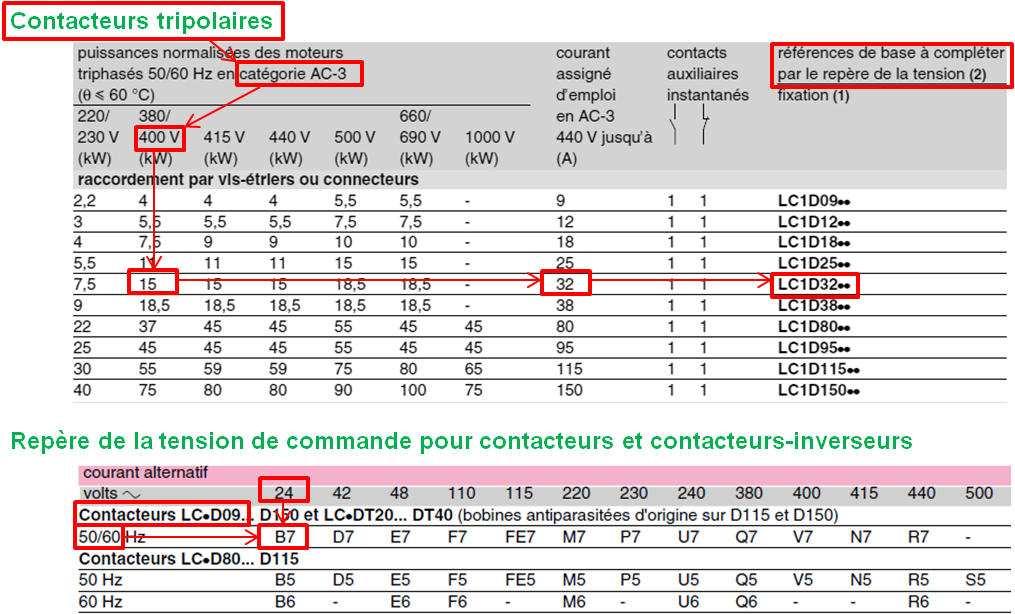

Pour une puissance utile de 15kW, on lit un courant d'emploi de 32A sur la documentation et une référence LC1 D32.. à complétée par le repère de la tension de la bobine de commande.
->Tension de la bobine de commande 24Vac donc B7
