Exercice : Étude de cas

Situation

Le responsable de production d'un atelier de conditionnement, a sollicité son service de maintenance, afin de remplacer le contacteur défectueux sur un convoyeur.

  • Le contacteur fait 150 manœuvres/h durant 8h et doit fonctionner 10 ans.

  • L'entreprise travaille environ 250 jours/an.

  • Le convoyeur est équipé d'un moteur asynchrone à cage qui assure la rotation du tapis et dont les caractéristiques sont les suivantes :

Pu = 5,5 kW - Ue = 400 V - Ie = 11 A

  • L'alimentation générale est en 3x400 Vac 50Hz avec PE.

  • Le circuit de commande est alimenté en 24 Vac grâce à un transformateur situé à l'intérieur d'une armoire de commande

Question

01-Choisir la référence du contacteur

Indice

Extrait de la documentation constructeur [pdf]

Solution

LC1 D1210 B7

Question

02- Déterminer la durée de vie du contacteur

Indice

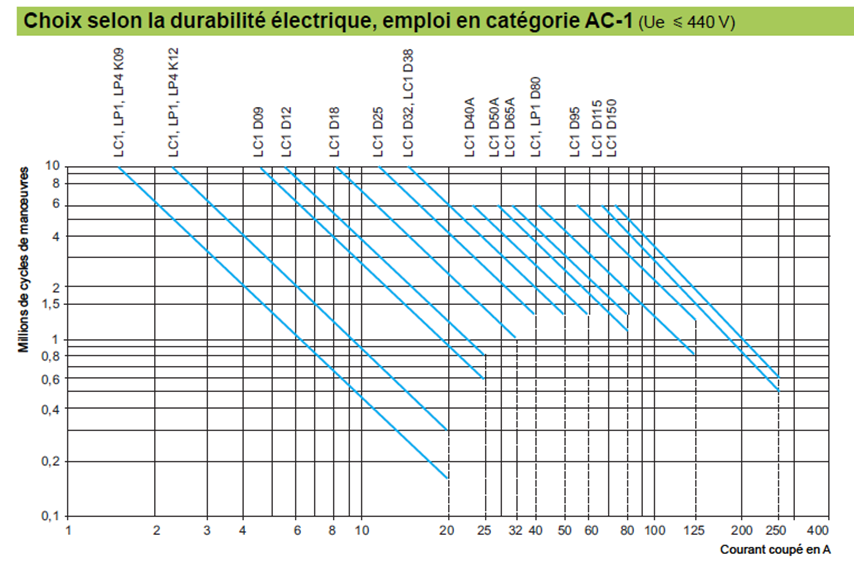

Exemple pour catégorie AC1Informations[1]

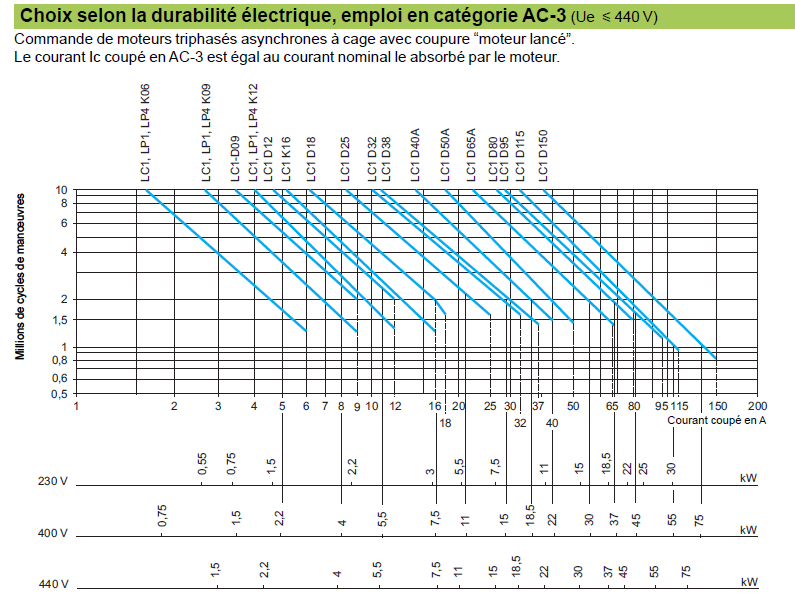

Exemple pour catégorie AC3Informations[2]

Solution

Environ 2,2 millions de cycles de manœuvres

Question

03- Calculer le nombre de cycles de manœuvre qu'effectue le contacteur sur 10 ans

Solution

150 * 8 * 250 * 10 = 3 millions de cycles de manœuvres

Question

04-Déterminer la nouvelle référence pour une même puissance installé, et indiquer le nombre de cycles de manoeuvre

Solution

LC1 D18 B7 pour 3,8 millions de cycles de manœuvres.
