Exercice : Solution 2 : Changer le disjoncteur
Dans le cas où la protection n'est pas assurée, plusieurs solutions sont envisageables.
Pour perturber le moins possible la production, la solution retenue consiste à régler le déclencheur magnétique si le disjoncteur le permet ou à changer le disjoncteur.
Déterminer les caractéristiques du nouveau disjoncteur assurant la protection des personnes.

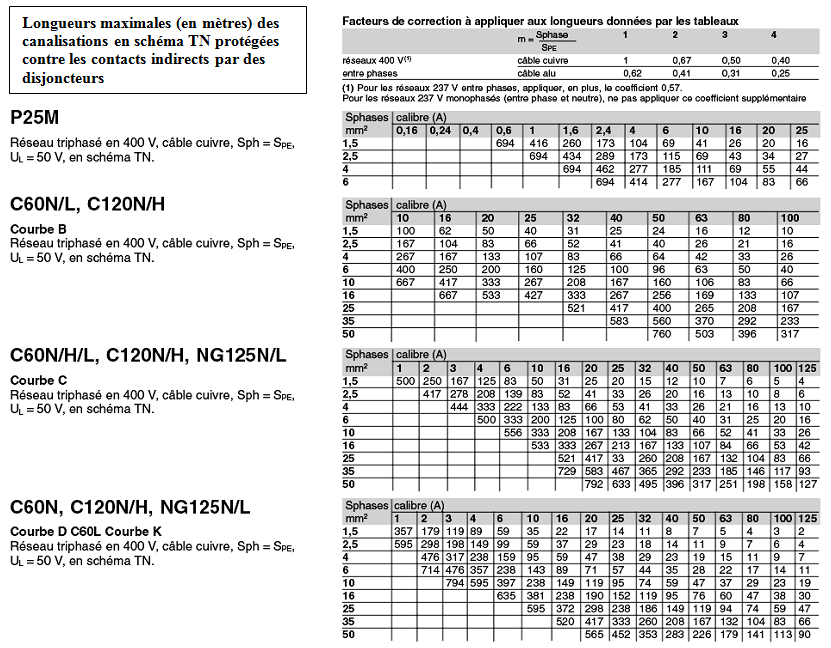

Longueurs maximales des canalisations en schéma TN

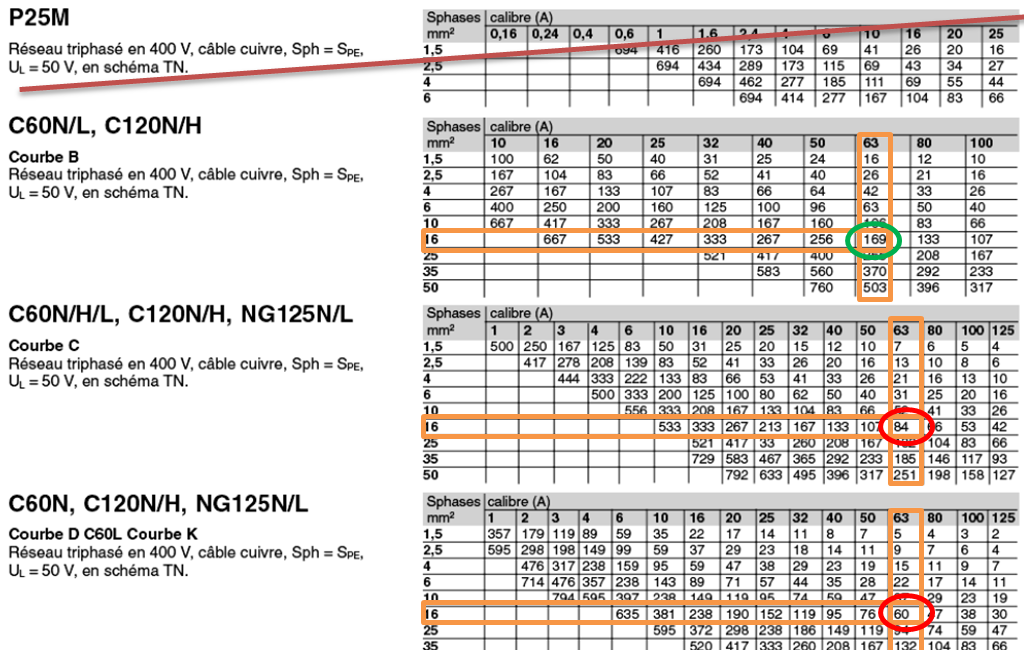

La longueur maxi de la liaison pour un disjoncteur C60N 63A courbe C est de 84m< 90m demandé -> trop court
La longueur maxi de la liaison pour un disjoncteur C60N 63A courbe D est de 60m< 90m demandé -> trop court
La longueur maxi de la liaison pour un disjoncteur C60N 63A courbe B est de 169m> 90m demandé ->admissible
