Exercice : Identification du schéma de liaison à la terre (SLT)
Identifier sur le schéma général de l'installation, le type de schéma de liaison à la terre (SLT).

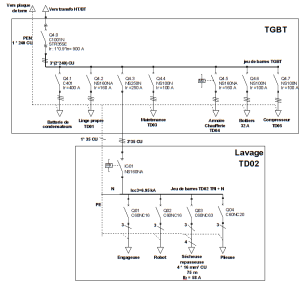

Schéma général basse tension de la blanchisserie.
Votre choixChoix attenduRéponse
Le neutre du transformateur est relié à la terre donc T pour la première lettre
Un conducteur repéré PEN va au TGBT Blanchisserie donc N pour la deuxième lettre
Ce conducteur assure la fonction protection électrique (PE) et neutre et sera de couleur Vert/Jaune
Rappel du principe de fonctionnement de ce SLT
Lors d'un défaut d'isolement, le courant de défaut n'est limité que par les impédances des conducteurs. Ce courant se traduit par un court circuit. La protection est assurée par des dispositifs tel que disjoncteur magnétothermique ou fusible.
