Comment diagnostiquer un bouton poussoir ?

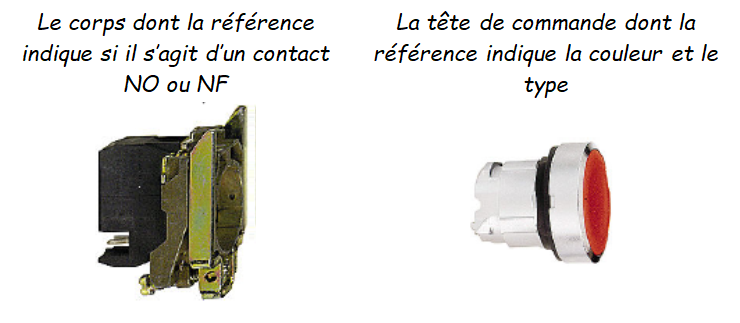

Les boutons poussoirs sont composés de deux parties :
le corps qui regroupe le contact et le mode de fixation
la tête de commande

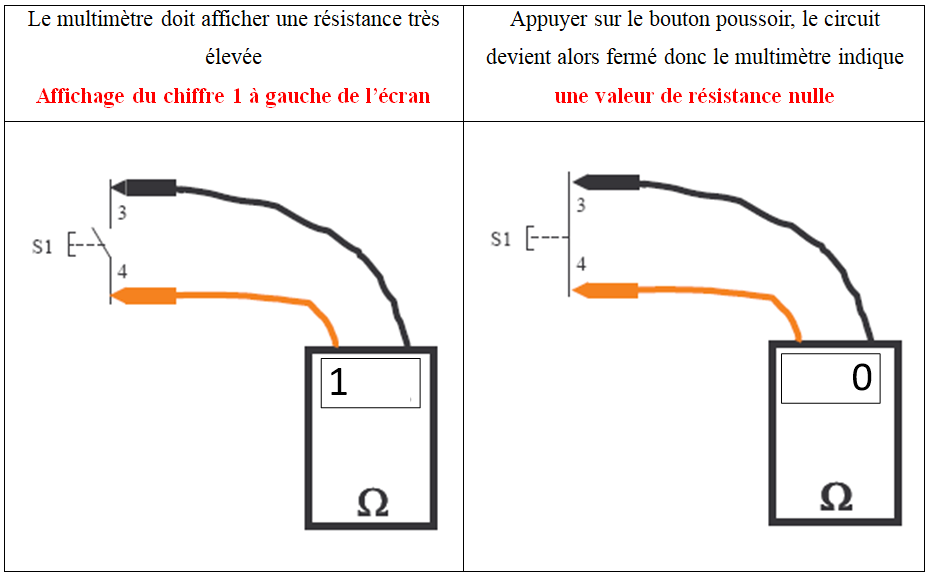

Méthode : • Cas du bouton poussoir normalement ouvert (NO)
Placer un multimètre en position ohmmètre (Ω) sur les bornes 3 et 4 du bouton poussoir.
Méthode : • Cas du bouton poussoir normalement fermé (NC)
Placer un multimètre en position ohmmètre (Ω) sur les bornes 1 et 2 du bouton poussoir.

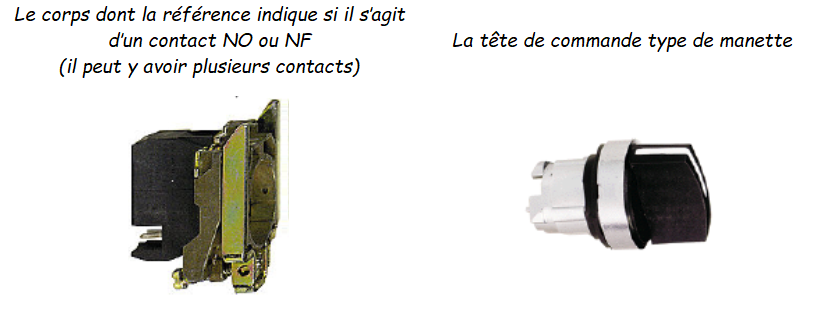

Complément :
La démarche est exactement la même que pour les boutons poussoirs puisque les contacts utilisés sont les mêmes pour les deux composants.
