Comment contrôler une tension (U)

Attention

L'utilisation des Équipements de Protection Individuels ( E.P.I) est nécessaire pour toute intervention sur un circuit avec une tension supérieure à 50Vac ou au voisinage ( - de 30Cm) de pièce nue sous tension

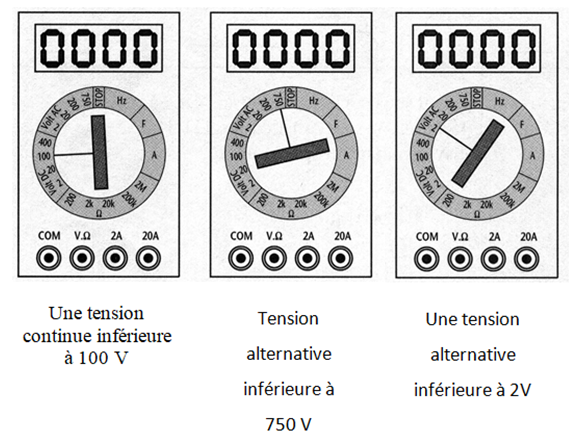

MéthodePosition du sélecteur en fonction de la tension à mesurer

Pour débuter dans la mesure d'une tension, effectuez des mesures sur un élément dont vous connaissez déjà la tension comme une simple pile d'1,5 volts par exemple.

  • Commencez par sélectionner un calibre suffisamment élevé pour tester une pile d'1,5 V

  • Sélectionnez le mode utilisé pour les tensions continue et reconnaissable par les lettres DC.

  • Placez ensuite les pointes de chacun de vos cordons de mesure sur les extrémités de la pile, le fil rouge du côté +, le fil noir du côté -.

Si la pile est neuve, vous obtiendrez une mesure de 1,5 volts. Si elle est déjà usée, vous obtiendrez une mesure qui vous indiquera la tension restante dans votre pile.
