Exercice
L'objectif des exercices suivant est vous permettre d'identifier les différents constituants pneumatiques présentés.
Identification type de vérin

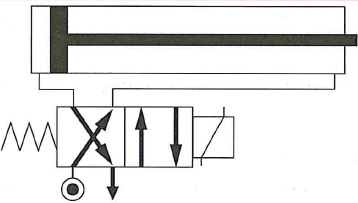

Déterminer le type de vérin du schéma ci-contre
Votre choixChoix attenduRéponse
Il s'agit d'un vérin simple effet car le retour de la tige du vérin en position rentrée s’effectue par un ressort
Identification d'un distributeur
Déterminer les caractéristiques du distributeur ci dessous
Votre choixChoix attenduRéponse
4 orifice et 2 positions donc 4/2
Retour automatique d'un des tiroirs par ressort donc monostable.
Symbole de la commande électrique sur le tiroir de droite
Choix d'un distributeur

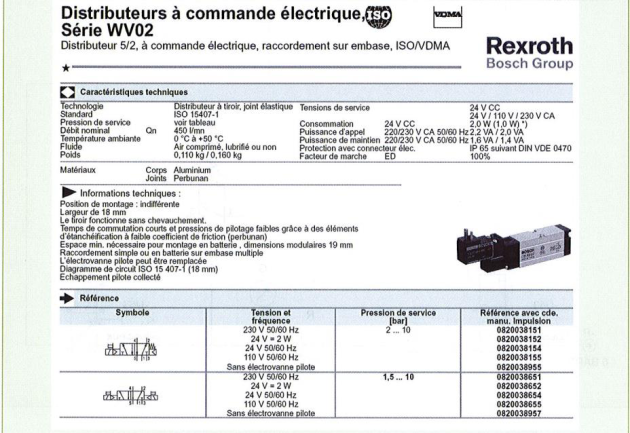

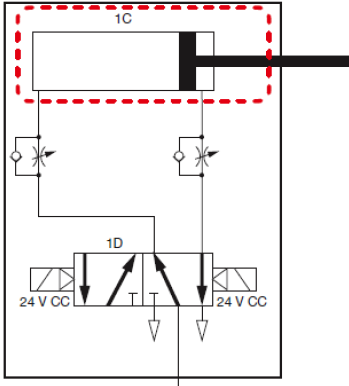

Choisir le distributeur pour la commande du vérin 1C
(ne pas mettre d'espace dans la réponse)
Choix d'un vérin
Le vérin 1C doit exercer un effort de 80daN.
La pression disponible est de 6 bars.
Sa course doit être de 55mm.
Méthode :
Calculer le diamètre du vérin en appliquent un coefficient de sécurité de 2.

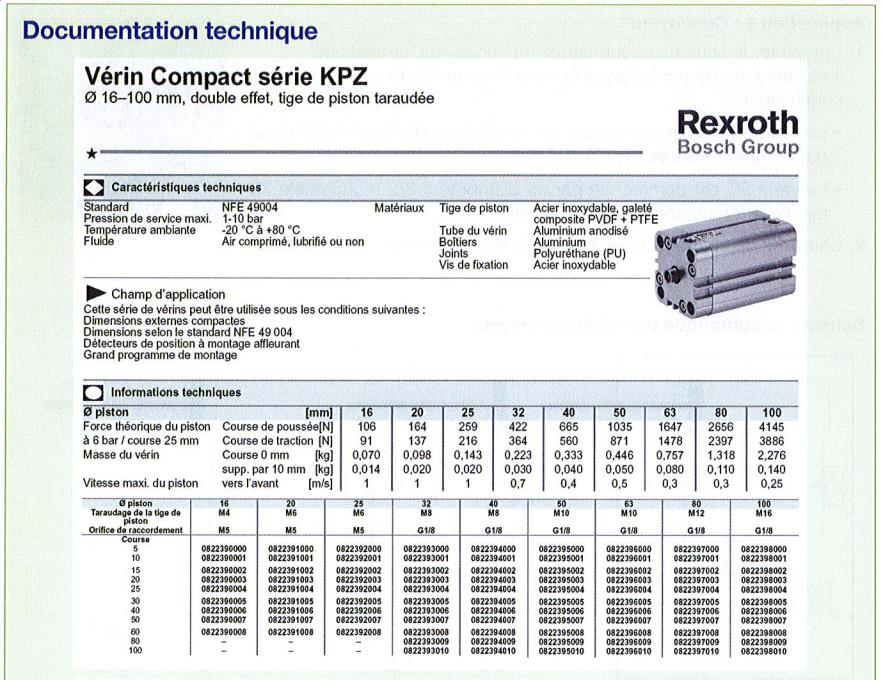

Vérifier votre choix à l'aide de l'abaque.
Donner le référence du vérin 1C (ne pas mettre d'espace)

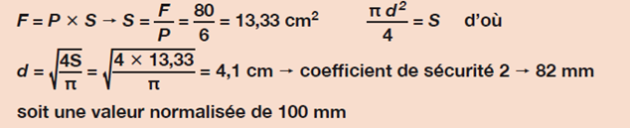

Calcul du diamètre du vérin :
Vérification sur l'abaque :
La valeur immédiatement supérieure est diamètre 50 avec le coefficient de sécurité de 2 diamètre 100 mm
