Schéma et analyse de défaut en SLT TT

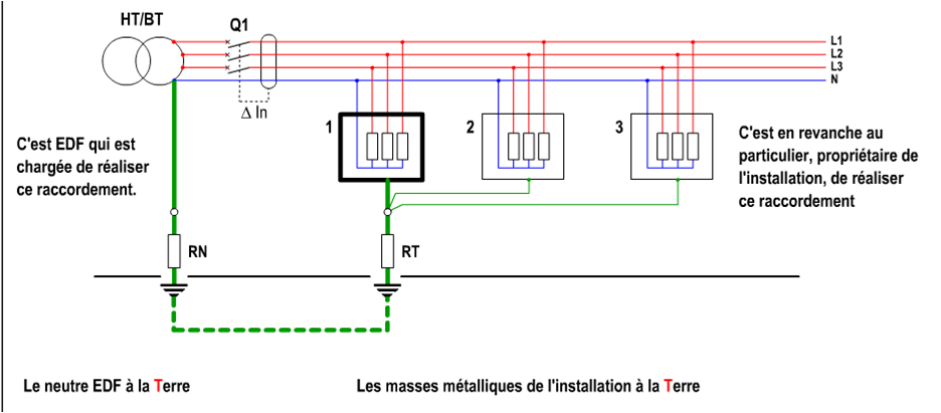

Architecture d'une installation en régime TT
Simulation : Parcours du courant en cas de défaut

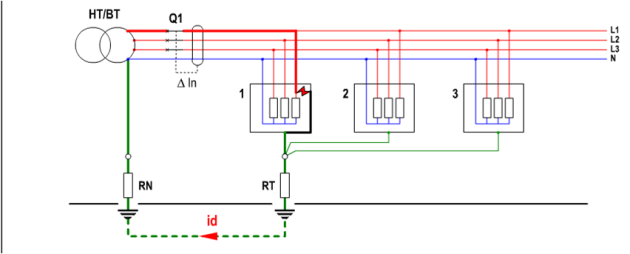

Nous avons un défaut entre le phase 1 et la carcasse métallique.
Les tensions de sécurité trouvées dans la classification des locaux appelés tension de contact UL doivent obligatoirement être inférieures à la tension de défaut Ud.
Ud = Id x RT avec Ud < UL
 | Id : courant de défaut RT : résistance de mise à la terre des masses Rn : résistance de la prise de terre du neutre Rd : résistance de défaut trés faible et souvent négligée |
Attention : Sensibilité du dispositif différentiel
Le seuil de sensibilité IΔn de ce dispositif doit être tel que :
