Nous avons un défaut virtuel entre la carcasse de la pompe du cytogénérateur et la Terre
On vous donne :
Rph = 0.1Ω
Rpe = 0.1Ω
U = 400V
Question
Déterminer le courant de défaut Id.
Solution
Id = 0.8xV / (Rpe + Rph ) ; Id = 0.8 x 230 / (0.1 + 0.1 ) = 920 A
Question
Déterminer la valeur de la tension de défaut et conclure sur la dangerosité du défaut.
Solution
Ud = Rpe x Id ; Ud = 920 x 0.1 = 92 V ; 92 > 50V = DANGER
Question

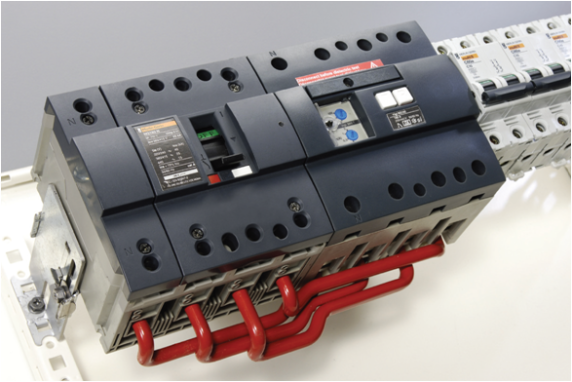

Nous avons installé un disjoncteur magnéto-thermique de type NG160 40A.
Ce disjoncteur assure-t-il bien la protection des personnes et pourquoi ?
Solution

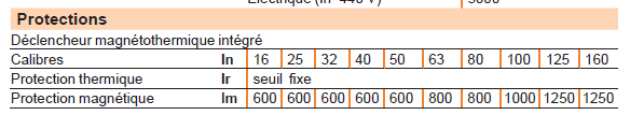

Im = 600A et Id = 940A, Id>Im, la protection est bien assurée.
