Méthodes de calcul

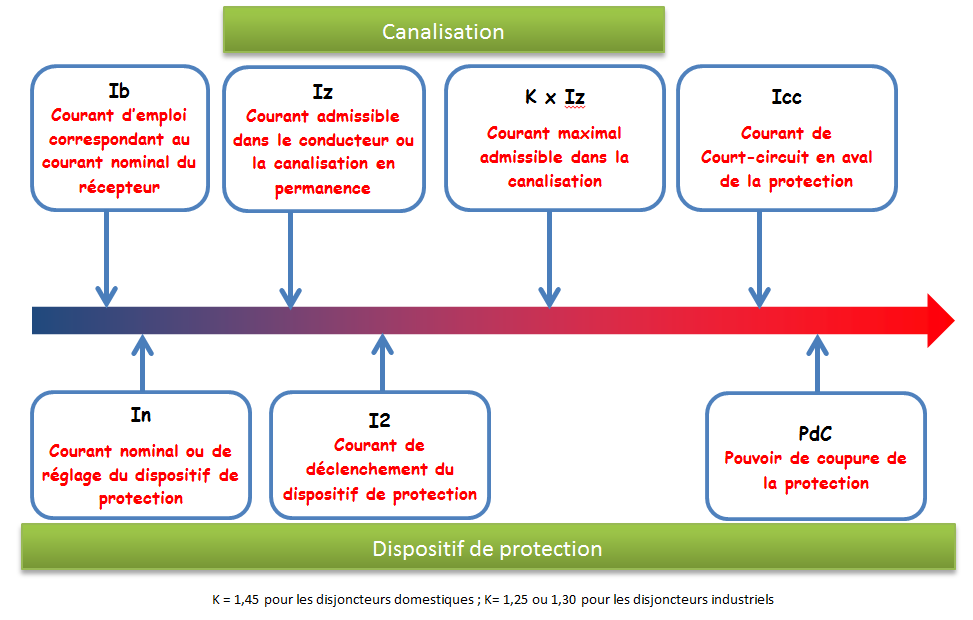

Pour dimensionner une installation, il faut que les différents courants respectent l'ordre suivant :
Il existe plusieurs méthodes de calcul des courants de court-circuit (Guide pratique UTE C15-105 [pdf]), en voici deux :
La méthode des impédances - (Voir Guide pratique C2.1)
Elle consiste à recenser toutes les impédances se trouvant sur le parcours du courant de court-circuit.
Des tableaux facilitent la détermination des impédances du réseau de distribution à partir de sa puissance de court-circuit, et celles des transformateurs à partir de leur puissance apparente.
D'autres tableaux donnent pour chaque type de ligne et leur mode de pose la part relative de la résistance et de la réactance dans leurs impédances.
Le recensement terminé, le module de l'impédance totale est calculé, ce qui permet, par application de la loi d'Ohm, de déduire la valeur du courant de court-circuit.
La méthode de composition - (Voir Guide pratique C2.2)
Cette méthode est utilisable quand les caractéristiques de l'alimentation ne sont pas connues.
L'impédance amont du circuit considéré est calculée à partir d'une estimation du courant de court-circuit à son origine.
Cette méthode approchée a une précision suffisante pour ajouter un circuit à une installation existante, du moment que sa puissance ne dépasse pas 800 kVA.
