Rang des harmoniques

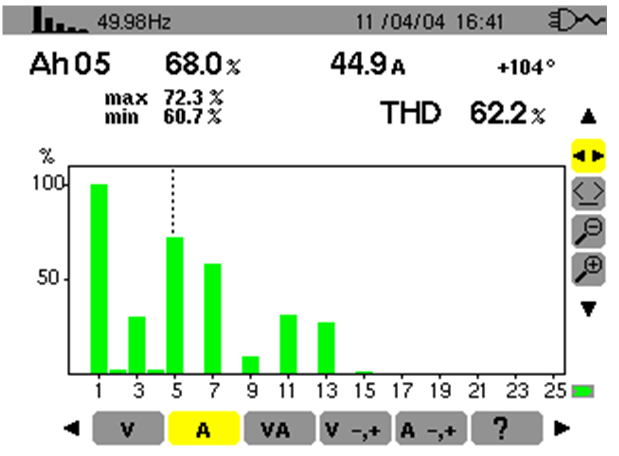

Dans la pratique, on représente les harmoniques sous forme de "raies" appelés spectre, dont les dimensions sont proportionnelles aux amplitudes des harmoniques, comme le montre la figure ci-contre
La mesure du spectre se fait à l'aide d'un appareil réalisant la fonction "analyseur de spectre"
Spectre des harmoniques
Les harmoniques de rang impair (3, S, 7, 9 .. . ) sont fréquemment rencontrés sur le réseau électrique.
Les harmoniques de rang pair (2, 4, 6, 8 ... ), n'existent qu'en présence d'une composante continue. Ils sont souvent négligeables en milieu industriel.
Les harmoniques supérieurs au rang 25 sont dans une majorité des cas négligeables
