Détermination des données électriques
Il faut dans un premier temps déterminer:
L'intensité nominale de la charge (In).
Le courant admissible dans la canalisation d'alimentation (Iz)
Dans notre activité, le câble permet l'alimentation d'un variateur de vitesse LS UMV 3301 75T et sa fréquence de découpage est fixée entre 1,7 et 2,5 kHz

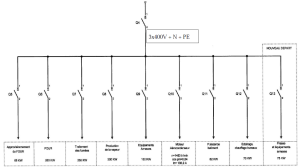

Schéma TGBT
---------------------------------
Solutions :

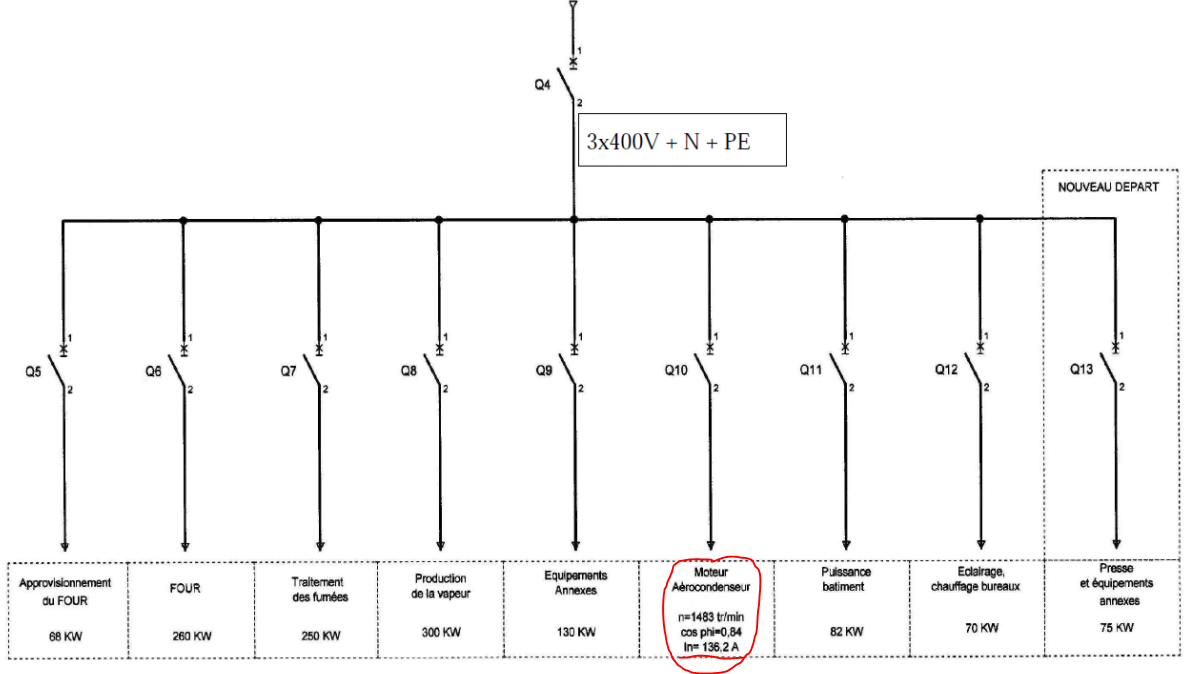

On lit la valeur de In sur le schéma du TGBT
Schéma TGBT

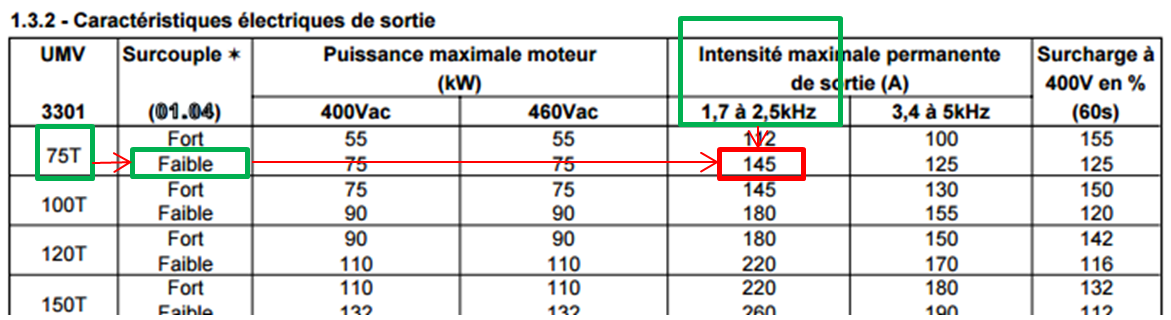

En utilisant la documentation du variateur, on retrouve la valeur du courant admissible. Iz
Remarque : on prend la valeur pour un surcouple faible car le variateur alimente un ventilateur (voir * en bas de la documentation variateur)
