Indice horaire
L'indice horaire indique la valeur du déphasage entre tensions primaires et secondaires homologues.
Il n'est pas important de connaître la valeur de l'indice horaire si l'on utilise un transformateur triphasé isolé, en revanche il est impossible de coupler en parallèle 2 transformateurs qui n’appartiennent pas au même groupe
Ainsi il existe 4 groupes:
Groupe 1: indice horaire 0 - 4 - 8
Groupe 2: indice horaire 1 - 5
Groupe 3: indice horaire 2 - 6 - 10
Groupe 4: indice horaire 7 - 11

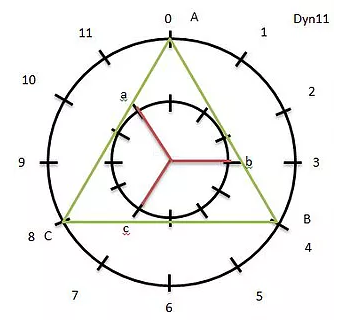

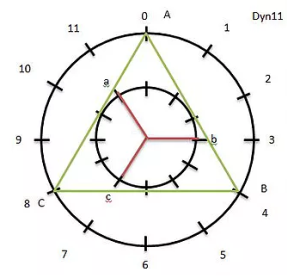

 Indice horaire à partir du diagramme de Fresnel d'un couplage Dyn11 | La représentation de Fresnel sert à déterminer « l'indice horaire » du transformateur. |
Pour connaître l'indice horaire , on relève sur le cadran "l'heure" vers lequel pointe le vecteur à de la tension secondaire (11 dans notre exemple)
