Exercice RL

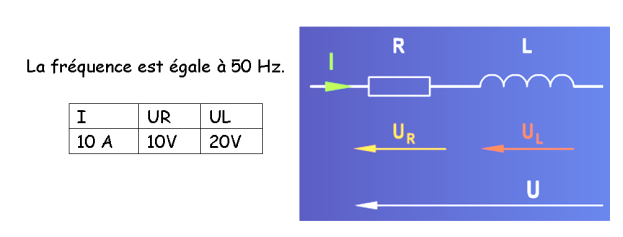

Construisez le diagramme de Fresnel et déduisez les expressions de la tension U et l'impédance Z de ce circuit et par construction la valeur de U.
(1A pour 1cm et 2V pour 1cm)
Calculez à partir des valeurs données dans le tableau les grandeurs U, Z, R et L.
