Les Impédances

Le déphasage

Définition

Deux grandeurs sinusoïdales de même fréquence, peuvent être décalées dans le temps l'une par rapport à l'autre.

Ce temps de décalage peut être converti en un angle désigné par la lettre "φ", (lire fi). L'angle φ est l'angle de déphasage.

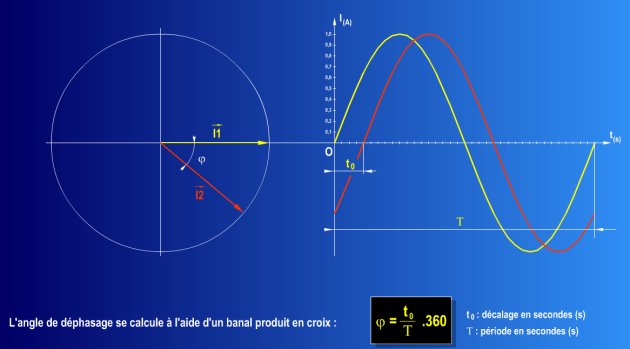

Sur la figure on voit que I2 (en rouge) est en retard d'un temps "t0" qui représente aussi l'angle de déphasage
