Configuration de la communication d'un automate

Matériel nécessaire pour la configuration de la liaison Ethernet avec un automate TWIDO :

  • Un PC avec le logiciel TWIDOSUITE

  • Un cordon convertisseur Série ou USB pour la liaison avec la connexion RS485

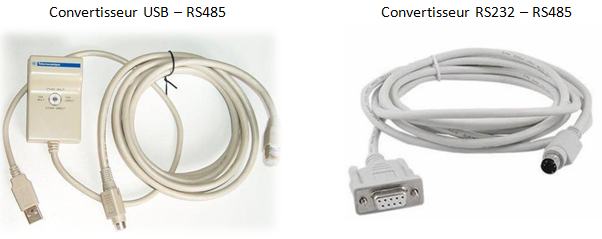

Convertisseurs RS485
Exemple de connexion entre PC et un TWIDO compact

MéthodeManipulation

Préalable : Se renseigner sur la configuration à effectuer (Adresse IP ; Masque réseau ; Adresse de la passerelle)

ÉTAPE N°1 : Identifier le type d'automate

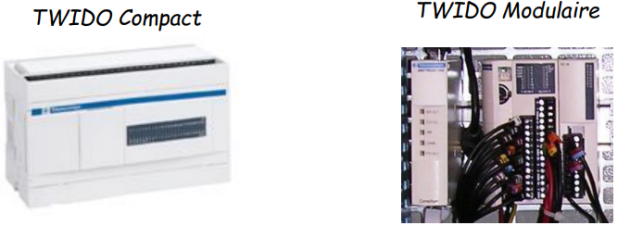

Visuels TWIDO

ÉTAPE N°2 : Connectér le PC au TWIDO par la prise TERMINALE (connexion RS485) avec le câble Série ou USB

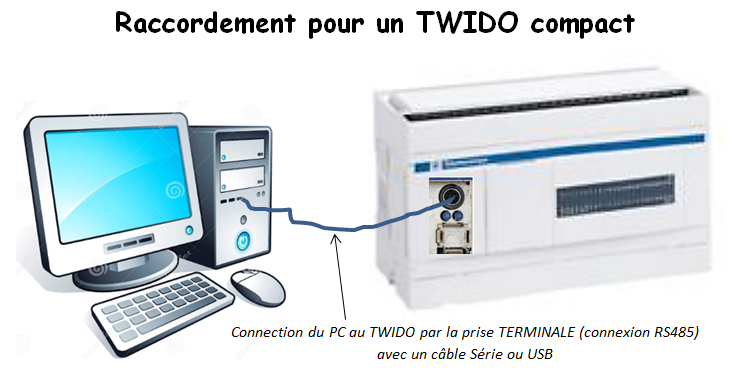

Illustration liaison PC<->Automate

ÉTAPE N°3 : Lancer le logiciel TWIDOSUITE

Logo TwidoSuite

ÉTAPE N°4 : Accéder à la configuration du port de communication Ethernet par un double clic, 2 cas :

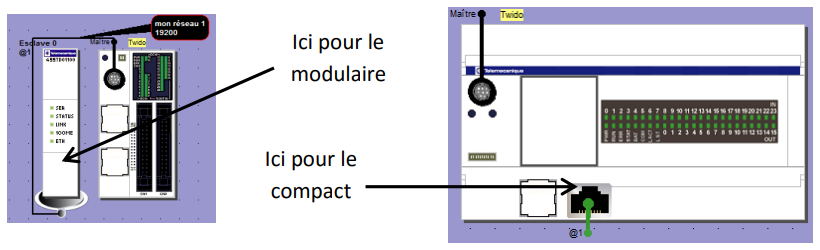

Localisation de la partie à configurer

La fenêtre suivante apparaît :

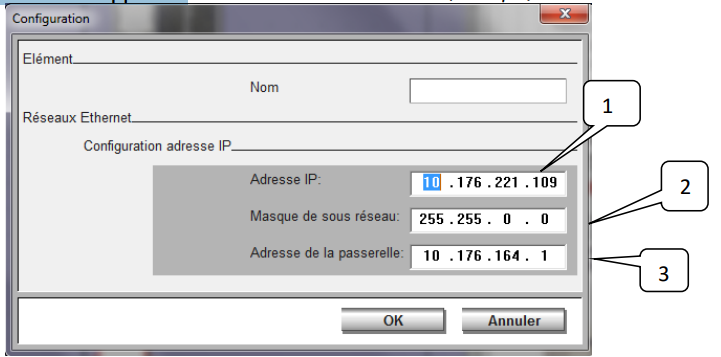

Exemple de configuration

Il faudra remplacer les champs 1 ;2 et 3 par les valeurs de votre réseau

Vérifier ou configurer les paramètres de la liaison Ethernet de l'automate

  • Adresse IP du port de communication Ethernet (1)

  • Masque de sous réseau (2)

  • Adresse de la passerelle. (3)

Fermer la fenêtre en cliquant sur « OK » pour valider

ÉTAPE N°6 : Mettre en « RUN » l'automate

Aller dans « Programmer »

Icône Programmer

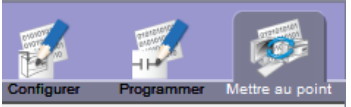

Puis dans « Mettre au point »

Icône "Mettre au point"

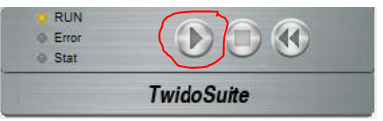

Cliquer ensuite sur Run (

Le voyant Run passe au VERT

Quitter le logiciel

Passage en mode RUN

ÉTAPE N°7 : Raccordement au réseau et test de la liaison

  • Raccorder votre automate au réseau Ethernet par l’intermédiaire du câble droit

  • Vérifier la conformité de la liaison en effectuant un ping sur l'adresse IP de l'automate.

Complément

Tutoriel de configuration de la communication du TWIDO(document à télécharger [pdf])
