Comment vérifier la connectivité d'une liaison RJ45?
Utilisation de la commande "Ping"
Pour tester le bon fonctionnement d'un réseau, il existe un utilitaire très pratique fourni en standard avec la plupart des systèmes d'exploitation, il s'agit de l'utilitaire ping.
La commande "Ping" permet d'envoyer un paquet de donnée à un ordinateur du réseau et permet d'évaluer le temps de réponse.
Accès à la commande "Ping" :
Saisir la commande CMD dans Démarrer / exécuter
Un écran noir s'affiche, vous êtes en ligne de commande affichant "c :\....."
Saisir ping puis valider suivi de l'adresse IP de la machine (Pc, Caméra IP, etc..) à laquelle vous souhaitez accéder.

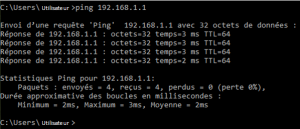

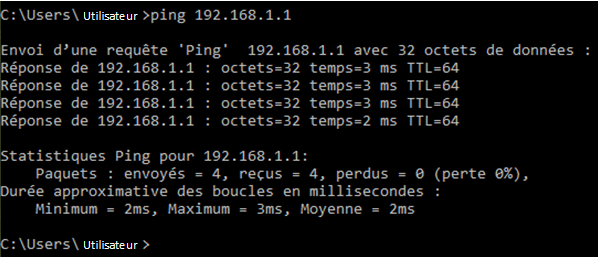

Exemple : Réponse pour avec machine distante est accessible sur le réseau
L'exemple ci-contre affiche le résultats positif d'un ping sur l'adresse 192.168.1.1.
La machine distante 192.168.1.1 répond aux quatre tentatives de la commande Ping
(4 paquets de reçus de la part de 192.168.1.1)
La machine distante est accessible sur le réseau

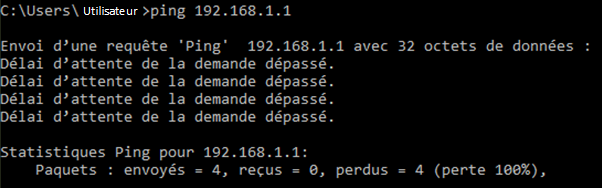

Exemple : Réponse pour avec machine distante non accessible sur le réseau
L'exemple ci-contre affiche le résultats négatif d'un ping sur l'adresse 192.168.1.1.
La machine distante 192.168.1.1 ne répond pas malgré les quatre tentatives de la commande Ping
(Aucun paquets de reçus de la part de 192.168.1.1)
La machine distante n'est pas accessible sur le réseau
Complément : Test en profondeur d'un réseau
Ouvrir une fenêtre de ligne de commande, puis d'effectuer successivement les étapes suivantes :
ping sur l'adresse de boucle (127.0.0.1), représentant votre ordinateur :
ping 127.0.0.1
ping sur les adresses IP des ordinateurs du réseau, par exemple :
Ping 192.168.0.100
ping sur les noms d'ordinateur, par exemple :
Ping Mickey
ping sur l'ordinateur servant de passerelle sur le réseau local, c'est-à-dire l'ordinateur partageant sa connexion à internet. Exemple pour le réseau machine, c'est l'adresse 192.168.0.2
Ping 192.168.0.2
ping sur la passerelle du fournisseur d'accès. L'adresse de la passerelle du fournisseur d'accès peut être récupéré grâce à la commande ipconfig sur l'ordinateur servant de passerelle sur le réseau local ;
ping sur les serveurs de noms du fournisseur d'accès. L'adresse des serveurs DNS du fournisseur d'accès peut être récupéré grâce à la commande ipconfig sur l'ordinateur servant de passerelle sur le réseau local ;
ping sur une machine du réseau internet, par exemple :
Ping 193.19.219.210
ping sur un nom de domaine, par exemple :
Ping www.google.fr
